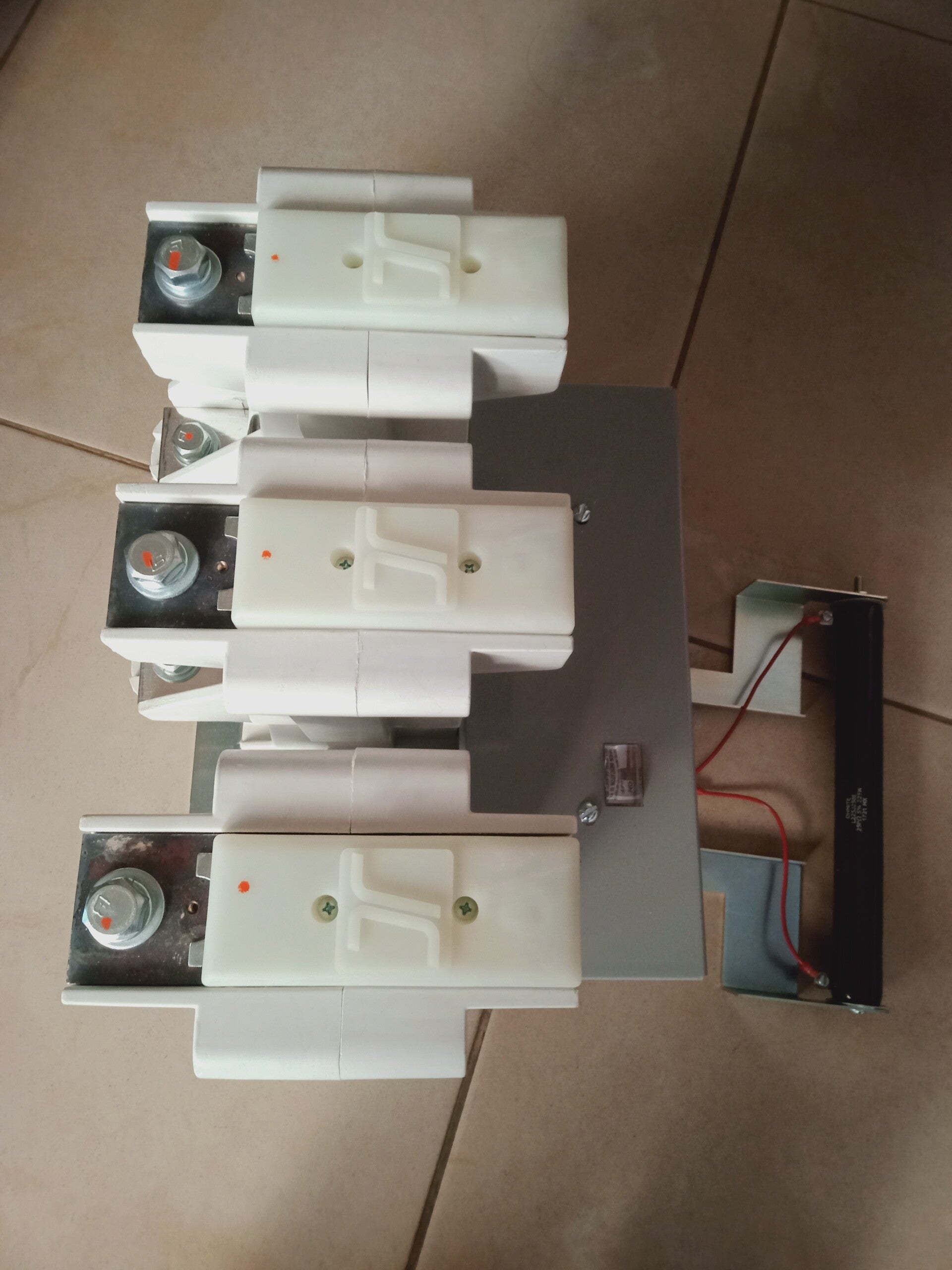

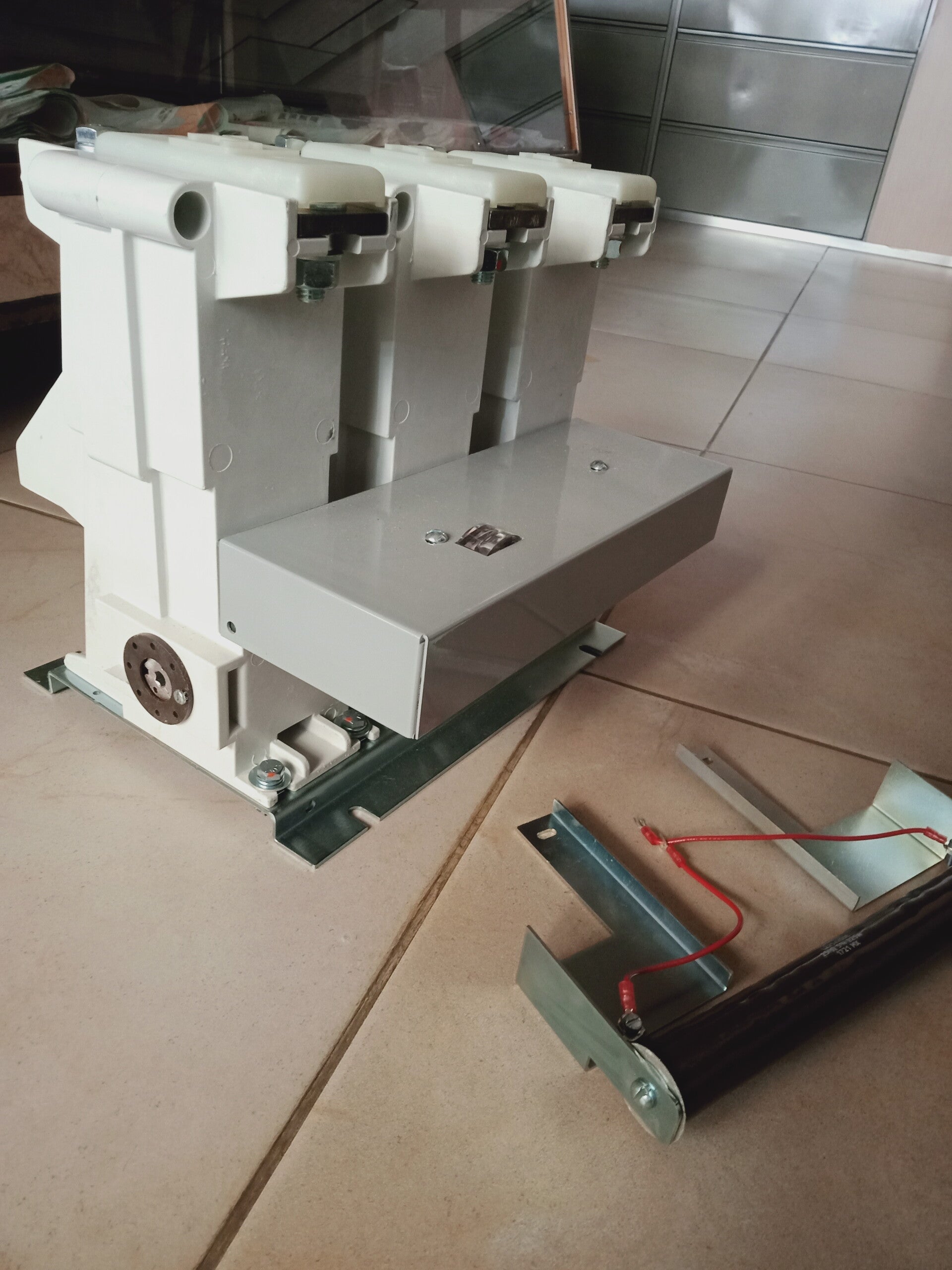

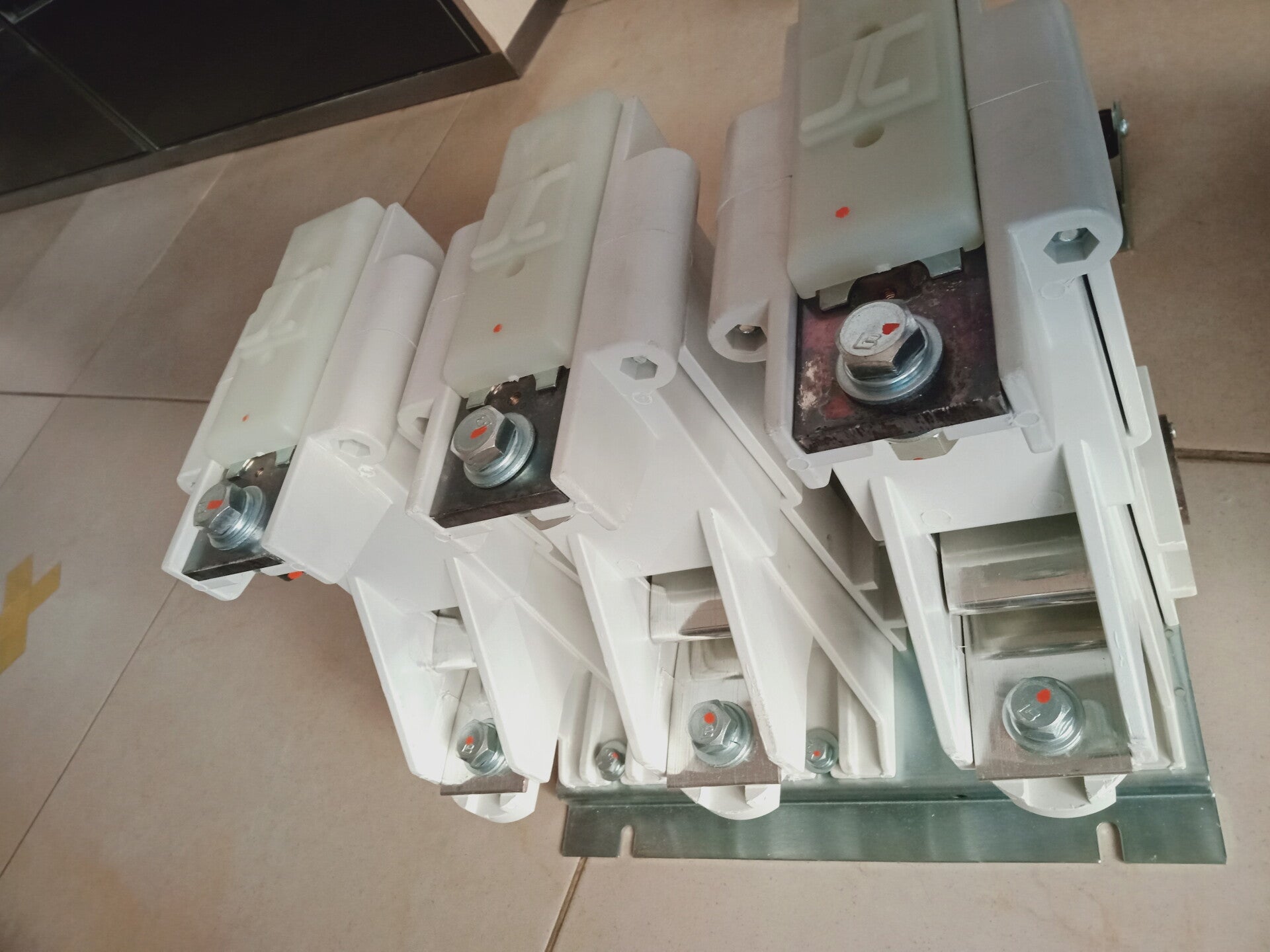

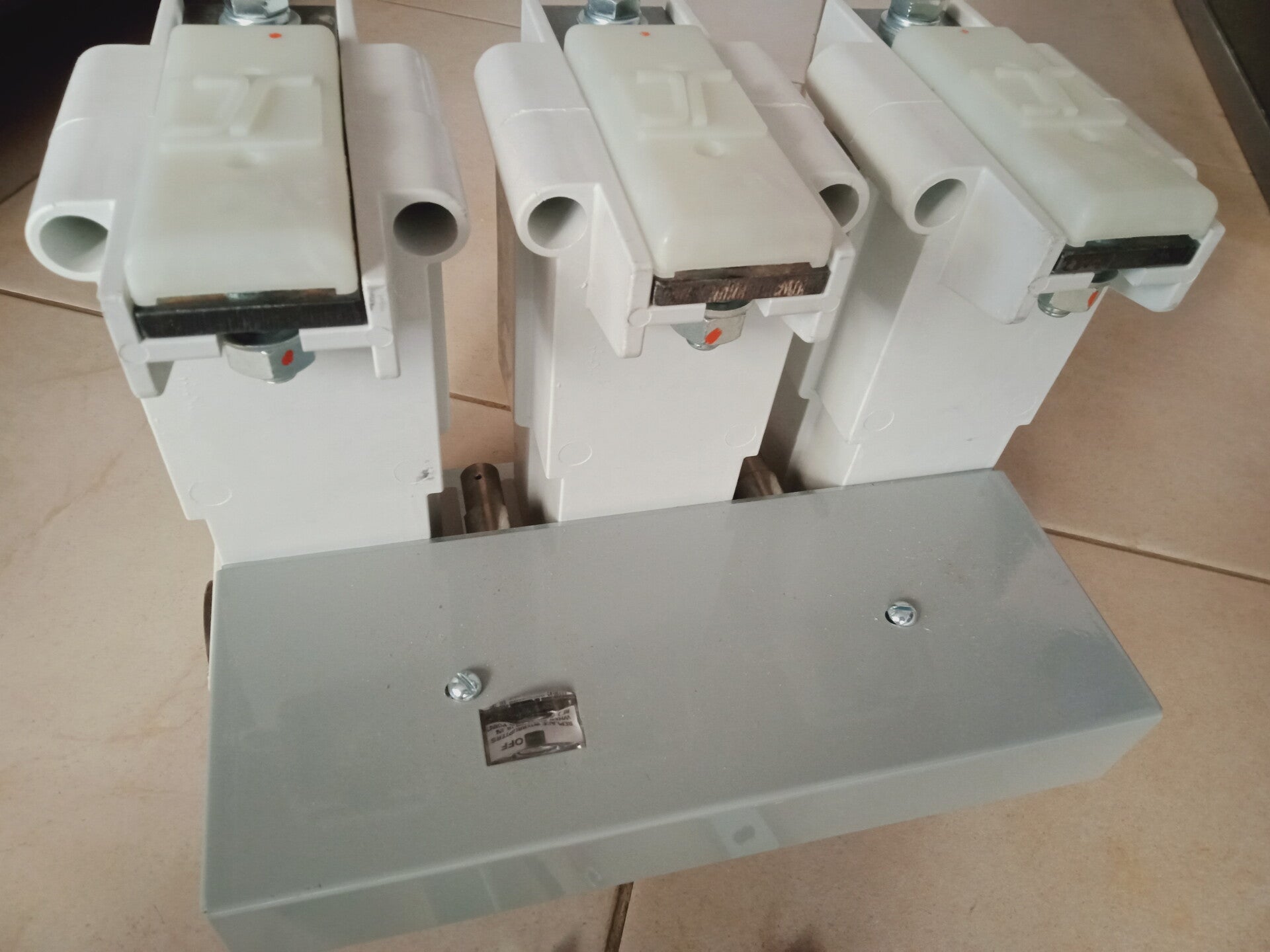

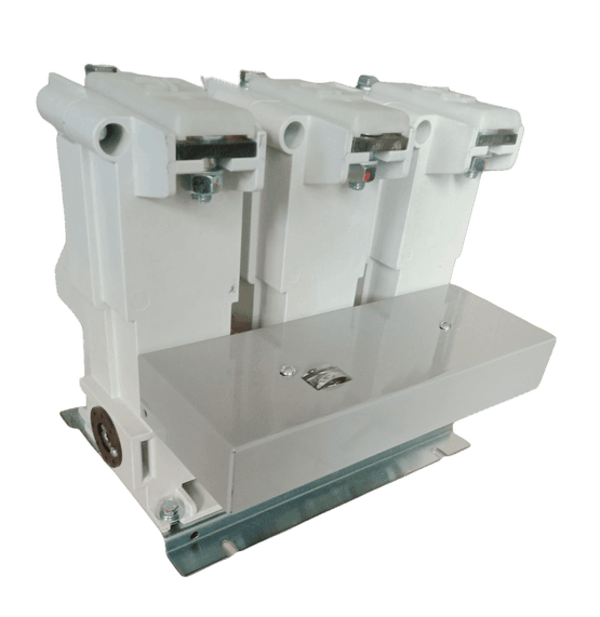

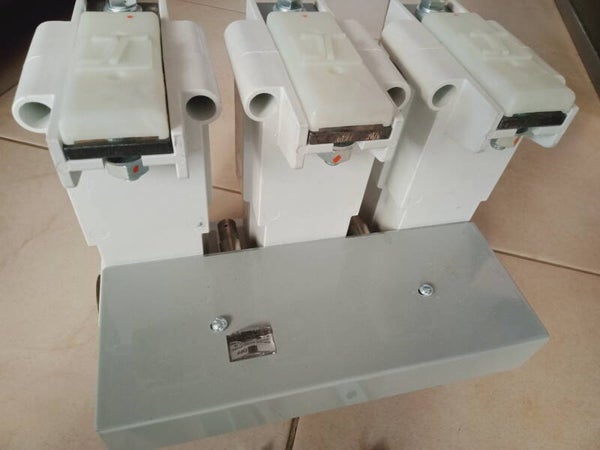

Contactor Joslyn Clark Mvc77u034a72-125.

Contactor Joslyn Clark MVC77U034A72-125. Nuevo
Contactor de vacío trifásico de 400 amp con posición de terminal de línea alternativa, lo que permite que la línea y la terminación de carga estén en el mismo lado que el contactor. Ideal para proyectos de deserción. Se pueden convertir fácilmente.

Especificaciones de Potencia (Circuito Principal)
Voltaje Nominal de Operación: Hasta 7.2 kV (Soporta rangos desde 2.3 kV hasta 7.2 kV / 7.65 kV).
Corriente Nominal Continua: 400 Amperios.
Número de Polos Principales: 3 Polos (Para sistemas trifásicos).
Frecuencia de Red: 50 / 60 Hz.
Nivel Básico de Aislamiento al Impulso (B.I.L.): 60 kV (Onda de choque de 1.2 x 50 microsegundos).
Corriente de Chopping (Corte): menor a 1.0 Amperio (Baja corriente de corte para reducir sobretensiones transitorias y proteger el aislamiento del motor)

Características Mecánicas y de Maniobra
Tiempo de Cierre (Pick-up): 40 ms.
Tiempo de Apertura (Drop-out): 90 ms.Vida Mecánica: 750,000 ciclos (Operaciones de apertura/cierre).
Vida Eléctrica (a corriente nominal): 400,000 ciclos.
Frecuencia de Maniobras: Hasta 300 ciclos por hora

Circuito de Control y Auxiliares
Voltaje de Bobina (Sufijo -125): Configurada típicamente para alimentación de 120 V CA (o enclavamiento electrónico equivalente para control estándar de tableros).
Voltaje de Captación (Pick-Up): menor al 80% en frío / menor al 85% en caliente de la tensión nominal.
Voltaje de Caída (Drop-Out): menor al 70% o menos de la tensión nominal.
Contactos Auxiliares: Hasta 8 contactos integrados de fábrica en el módulo de control (Comúnmente distribuidos como 4 NO y 4 NC, con capacidad nominal de hasta 600V / 10A CA)

Condiciones Ambientales e Instalación
Temperatura de Operación (Ambiente): 0 °C a +57 °C (32 °F a 134 °F).
Temperatura de Almacenamiento: -40 °C a +70 °C (-40 °F a 158 °F).
Altitud Máxima de Operación: 2,000 metros (6,600 pies) sin desclasificación (derating) de potencia.
Tipo de Montaje: Modular, diseñado para instalación frontal dentro de gabinetes y arrancadores bajo normativas NEMA Tipo E2 (Admite instalación en múltiples planos).
Terminales de Conexión: Configuración en línea (In-Line Terminals) que agiliza el acoplamiento y mantenimiento del cableado
